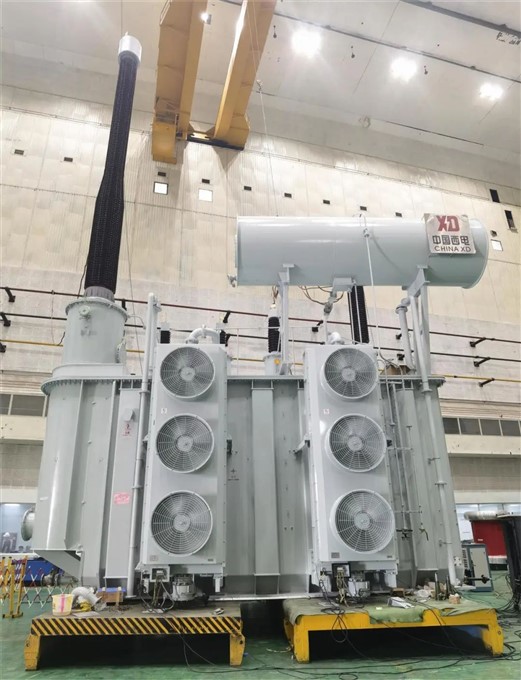

该产品是中国西电所属西电西变首次在ODFPS-500000/750自耦变压器上采用单相三柱结构，单柱容量达500MVA。依托电磁特性研发平台，成功解决了单柱容量大带来的漏磁控制、绝缘设计、温升控制等难题。产品采用750kV直接式出线、具有结构紧凑、运输重量轻等优点。

申请受理发明专利2件。技术性能指标达到国际领先水平。

▪ 产品用途

该产品是西电西变依托国网宁夏沙湖750kV变电站工程研制的ODFPS-500000/750自耦变压器。可广泛应用于我国网内同类750kV变电站工程。

▪ 产品结构

产品采用单相三柱结构，绕组采用屏蔽式设计方式，油箱采用桶式油箱结构，变压器配备绕组温控器、油面温控器、压力释放阀、速动压力继电器等保护设备。

▪ 产品技术参数

▪ 技术特点及创新点

01 新型绝缘结构设计。通过专业程序仿真计算，对绝缘结构进行了新型改进设计，结构合理可靠。

02 产品可靠性更高。通过优化电气方案、结构设计，以及仿真分析，设计优化了抗短路能力。

03 运行更加绿色低碳。通过开展新型油箱屏蔽技术的设计优化，有效解决了漏磁控制、局部过热等问题。
